一、 产品介绍

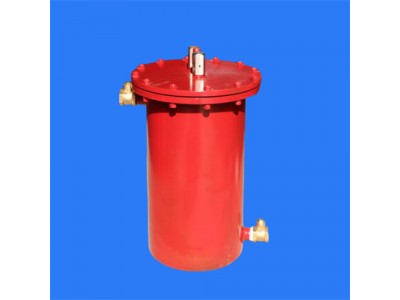

负压自动放水器的型号为CWG-FY，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；FY是负压的简称，所以CWG-FY的意思为瓦斯抽放（采）管路所用负压自动放水器，负压自动放水器是煤矿瓦斯抽放系统的自动放水装置，负压自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。



二、 CWG－FY型负压自动放水器的结构与性能等参数

（1）结构

负压自动放水器主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。

（2）性能

适用负压范围：0～-0.09Mpa

自动放水速度：7L／min（间歇放水）

（3）外形尺寸与重量

外形尺寸（长×宽×高）：  415*330*440 mm

重   量：     约31kg

注：可以根据使用单位的实际需求定做所需产品。
