煤矿管路适配各种负压气阀式放水器型号合集

一、负压气阀放水器的特点

该负压自动放水器具有排水快，性能稳定，结构简单，故障率低，无需电源，因用精密气阀（每个气阀使用率达1000万次以上）控制原理，故有效放水次数高等优点，能有效的保障管路系统的畅通无阻，充分提高抽采效率，以 煤矿的 生产。该产品的各项技术参数均处于目前国内不错的水平。



二、主要技术参数

适用负压范围：-0.01～-0.1Mpa

单次放水量：3-8L

自动放水速度：7L／min（间歇放水）

工作方式：适用于长期工作制

外形尺寸（长×宽×高）： 460*330*370 mm

重    量：约30kg



三、产品结构及工作原理：

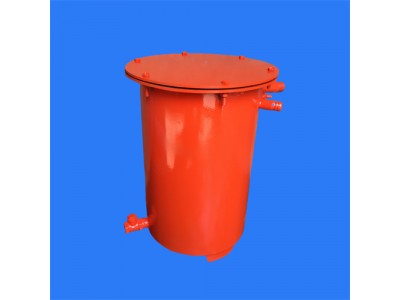

本实用及新型的负压自动放水器，包括积水桶、单向进水阀、单向放水阀，控制阀（如图所示），其特征在于：在积水桶内的上部连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。
