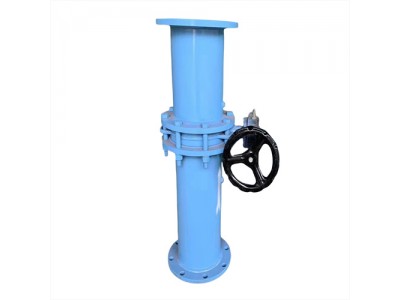

煤矿耐用旋转式孔板流量计简单易安装规格型号博达定做

一、技术参数

本厂生产径距取压法孔板流量计、旋转式流量计、V锥式流量计、旁通式流量计，结合用户的现场要求自选。本款旋转式流量计是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。

型号：JXG

规格：DN15～DN1000

孔径比(β=d/D)：β=0．2—0．75

材???质：孔板为不锈钢，直管段为碳钢。

工作压力：0.6～3.2（Mpa）

注：水平连接管路长短可按照客户要求定制。



二、旋转式孔板流量计的优点

煤矿瓦斯广泛使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生 的管道阻力，随着管线的延伸，特别是分支管线的增加，造成抽放管线阻力扩大的问题，为保障抽放系统末端抽放负压，提高抽放效果，本厂根据市场需求研发旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质无阻挡通过管路，减小管线阻力，起到旁通的作用。

本设计结构紧凑、使用简单、启闭灵活、使用安装方便，也解决了行道狭小安装很不方便的问题，可根据不同管径匹配不同管径的流量计。
