KXH127C矿用隔爆兼本安型岔位指示器 轨道线路道岔警示器

KXH127C 矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接 KHJ10 接近开关后,工作状态根据轨道道岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路为隔爆电路，灯光显示和语言报警喇叭为本安回路。

基本参数

1. 额定电压：AC127V；0.1A 2)

2. 电压适应能力：75%—110%

3. 熔断器容量：AC250V；0.1A 4）

4. 指示灯：开路电压DC17.2V，短路电流: 160mA。喇叭：开路电压AC5.5V，短路电流910 mA。

5. 本产品通过电缆线与交流 127V 动力线相连接，电缆采用 3×1.5mm²  矿用电缆，电缆连接长度为 5m,分布电容≤0.1uF/km，分布电感≤1mH/km。

6. 信号响度: 报警声级强度应不小于 85dB(A)。

7. 光信号: 光信号强度在黑暗中20m处清晰可见。

8. 外形尺寸：400mm×215mm×277mm

9. 重量：15.5kg
结构特征

岔位指示器为隔爆兼本质安全型设计，由隔爆腔、本安腔、板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接，壳体两侧为两个进线装置，一个与隔爆腔相连，一个与本质安全腔相连。内腔为隔爆腔，内装有主电路板及接线端子。外腔为本安腔，装有防水喇叭、显示板。

4工作原理

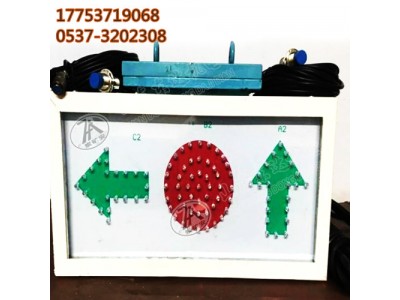

岔位指示器主要有三部分组成，主电路部分、语音电路部分和显示部分组成。信号输出分为语音信号和光显信号。岔位指示器的光信号由红绿双色发光二极管组成，排列成圆环和箭头形状。本质安全采用双重过流过压保护。
