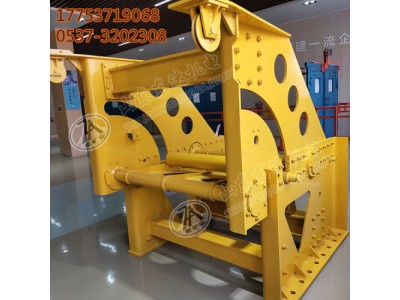

DDZ型带式输送机用断带抓捕器 胶带断裂抓捕机

DDZ型（第三代）带式输送机用断带抓捕器（以下简称断带抓捕器）是专门针对带式输送机由于各种原因发生断带事故后，对断裂的输送带实施可靠抓捕的一种机械式保护装置，该装置能非常有效地避免断带事故的进一步延伸，防止设备损坏及保障人身安全。该装置具有判断发生断带信号的准确性、制动实施的灵敏性、制动抓捕的可靠性、安装运输的方便性等综合性能，是一项全新断带抓捕理念的专利技术，产品性能和可靠性大大超过同类产品，可广泛应用于矿山、冶金、电力、港口码头等生产企业的带式输送机，尤其对于大倾角、大运量、长距离的带式输送机提高安全运行记录是一项重要的保障措施。

当带式输送机发生断带时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的承载段、回空段胶带。在需要时可作卡带器使用。

主要技术性能

1.全带面抓捕、上下带面同时抓捕、可靠性高

2.抓捕机构采用重力驱动、动作灵敏迅速

3.触发原理简单、信号准确

4.抓捕靴块不会对胶带造成二次破坏

5.适用于上运、下运或其他线路工况复杂的带式输送机

6.结构简单、坚固，易于维护

7.独立的结构基础，不影响输送机机身强度

8.断带事故恢复时间短

适用条件

1.适合于带宽65～200 cm、倾角6°～30°的上运、下运带式输送机。

2.机架型式：固定式、吊挂式。

3.环境温度为-20℃~+50℃。

结构组成

断带抓捕器由上机架、下机架、上抓捕架、下抓捕架、配重箱体、配重块、抓捕靴块、滑轮、信号装置等组成
