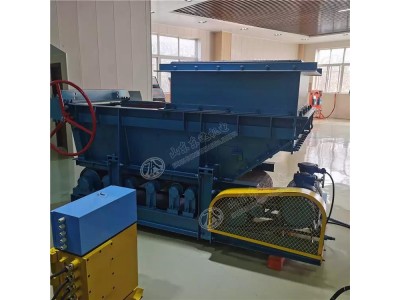

厂家直供GLD1500/7.5/B甲带式给煤机 性能稳定

一、 概述

GLD系列带式给料机是针对大型高产高效矿井生产系统流量大、现行给料机已不能满足煤矿生产要求而研制的新型给煤设备。该产品是在K型往复式给料机的基础上，将往复式运动机构改为输送带式机构（公司专利号：ZL 2007 2 0159464.2），从而将给料运动由滑动摩擦变为滚动摩擦。摩擦系数大为降低，使得电力消耗也显著降低。给料方式由间断给料变为连续给料，且给料量动态连续可变，使给料系统更能满足高效、节能、环保的要求。

其主要特点是：

1. 给料量大，体积小、重量轻，便于井下运输和安装，可大大减少井巷工程量；

2. 给料量调节范围大，调节方便（无级调速）；

3. 运动部分工作阻力小，功耗低，运动部件的工作寿命长；

4．运行平稳，噪音小，保护环境；

5、零部件通用性强，安装维修方便。

二、 主要技术参数表

三、主要结构及工作原理

1、结  构

本机为吊挂式给料机，其主要组成部分见结构示意图，整机经由漏斗架悬挂固定在煤仓口部，其下安装箱体，在箱体下安装给料装置。给料装置由驱动滚筒、缓冲托辊、改向滚筒、胶带、清扫器等组成。驱动装置由机械无级变速机经链条带动主动滚筒旋转，给料机煤流从两侧板围成的箱体出口流出。给料装置和驱动装置均安装在底架上。在箱体上，安有闸门装置和驱动手柄，用于给料机停机时关闭煤流。

2、工作原理

料仓内的物料经漏斗架进入箱体落在具有耐磨、防纵撕、抗冲击能力的专用胶带上；当驱动滚筒在外动力的驱动下开始旋转时，带动胶带运动，胶带带动其上的物料导向出料口，运行中的胶带在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；安装在改向滚筒处的清扫器，清扫粘结在胶带上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现；改变给料量，可通过调节无级变速减速机的输出轴变速，来改变胶带运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。带式给料机运行中，系统主要负荷均由滚动轴承支撑，运行阻力小，设备所需驱动功率小，系统各零部件工作寿命长。

四、安装说明

给料机可现场分体安装，也可整体安装。

分体安装时，先将漏斗架安装在煤仓口，再安装箱体，然后安装底架等其它部件。

整体安装时，先将漏斗架安装在煤仓口，再将其它部件全部组装好后，整体吊装与连接段用螺栓连接。

五、给料机的试车与运转

给料机安装就位后，空载启动电机，使给料机空载运转。当空运转20分钟内无发现异常现象后，停车检查电机、减速机、滚筒及托辊组件的温升情况，若一切正常，再检查并拧紧有关螺栓螺母后，可重新起动，并慢慢开放煤仓，使煤流由小到大进入给料机，使给料机投入正常运行。

六、检修与维护

1．给料机在使用时，煤仓内应贮有足够大煤量，以避免装煤入仓时，直接冲击底板。

2．每月连续工作后应检查机件有无松脱或不正常等现象。

3.传动机件，每连续工作六个月需检查一次，拉杆部分的机件必须保持正常配合，如有不正常现象，立即修复或更换。

4.所有转动件，要求每月注油一次，每季检查一次，观察轴承、密封件的损坏程度，发现问题及时更换。

5.对主要部件的维护：

（1）减速机

六个月检查一次，同时对滚动轴承和箱体进行清洗或更换润滑油。

（2）电动机

按电动机规定的检修维护要求进行。

用户注意：定期润滑运动部件，并检查各部件运行情况，发现异常情况，要及时查明原因并处理，必要时可通知厂家处理；空仓检修时应关闭闸门。

七、故障处理

每班须检查各连接处是否松动，轴承是否缺油，减速器油位是否正常，及时发现及时处理！

八、主要易损件

1、主动滚筒 2、改向滚筒 3、传动链条  4、重型缓冲托辊 5、刮煤器

6、耐磨阻燃胶带 7、清扫器 8、驱动装置 9、下托辊

九、订货说明

订货时需指明型号数量及环境要求。

订货时还可指明给料机为整体式（推荐用于地面仓给料）或分体式（推荐用于地下仓给料，以利于运输安装），是否加耐磨衬板（给料机自重加大）等。

本产品从供货之日起一年内实行三包。
