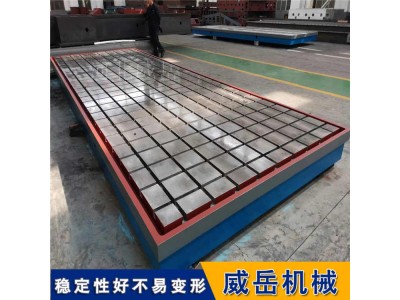

T型槽铸铁平台HT300 铸铁试验平台2级精度 划线平台防锈好

要使用T型槽铸铁平台的T型槽，首先应了解其标准配件，它们是实现各种功能的基础。T型螺栓： 头部为T型的专用螺栓，可直接放入T型槽中，并能在槽内水平滑动。它是所有压紧和固定装置的“根”。螺母： 与T型螺栓配套使用，用于拧紧。压板： 一种杠杆式的压紧件，一端压在工件上，另一端由T型螺栓和螺母锁紧，是常用的直接固定工具。阶梯垫块： 高度不等的垫块，用于支撑压板的悬空端，确保压紧力垂直向下，避免产生使工件抬起的分力。

T型槽铸铁平台的基础工件装夹与定位，这是T型槽直接、广泛的应用。通过T型螺栓、压板和垫块的组合，可以快速地将各种形状的工件牢固地压紧在平台上，适用于铣削、钻孔、划线等作业。通过配合挡铁、定位销，还能实现工件的精定位，保证批量加工的一致性。

构建模块化工装系统，T型槽是一个标准的网格化系统。您可以利用这一点，安装各种预制的功能模块，例如：机用虎钳： 直接将虎钳的底板用T型螺栓固定在平台上。直角器、全能角度尺： 用于精设定工件的角度。回转支架： 用于支撑长轴类零件并进行旋转。液压或气动夹具： 将复杂的自动化夹具底座固定在T型槽上，实现快速夹紧。这种模块化设计使得生产线可以快速切换，适应多品种、小批量的生产模式。

T型槽铸铁平台的价值，一半在于其本身的精度，另一半则在于使用者对T型槽的理解和运用能力。这条看似朴素的槽，是连接创意与现实的桥梁，是柔性制造理念的经典体现。掌握其多样的用法与规范的固定技巧，不仅能提升工作效率和产品质量，更是保障安全生产的必修课。
